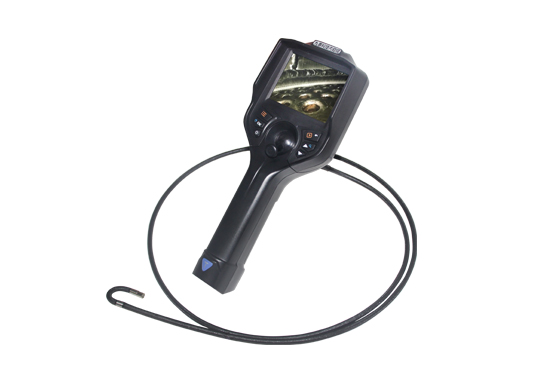

手持內窺鏡設備由以下部分組成:
1.相機。位于視頻探頭插入管前端，為了方便從孔和縫隙進入設備進行無損探測，直徑只有幾毫米。攝像頭的核心是圖像傳感器，負責檢測圖像的光電轉換。一般中高端電子工業內窺鏡采用CCD成像更清晰。
2.將視頻探頭插入管中，連接攝像頭和手持設備的線纜，通過視頻信號線、導金屬線和光纖，是攝像頭和手持設備之間傳輸視頻信號等信息的橋梁。電引導視頻探頭的外掛管長度一般為2-10m，氣動引導視頻探頭的長度可以更長，達到20-30m，滿足遠距離檢測的需要。插入管和之前引入的攝像機都是視頻探針的組成部分。
3.手持。整個設備很便攜，內部集成了控制系統、光源、顯示屏、控制面板、電池等部件，為戶外測試提供了方便。檢驗員可以通過觀察屏幕上的視頻流來發現缺陷，并通過控制面板或觸摸屏來控制檢測過程，如引導探頭、拍照、錄像等。
另外，手持內窺鏡往往還會提供一些外圍接口，以便于擴展與其他外部設備的連接：HDMI視頻輸出接口可以連接到顯示設備;支持通過USB接口連接外置存儲介質。
事實上，工業內窺鏡作為一個系統，離不開軟件的支持。通過軟件與硬件的無縫配合，使手持內窺鏡成為一種應用廣泛、通用性更強的檢測儀器。
本文從軟件和硬件兩方面介紹了手持內窺鏡的組成。正如桶效應所說:桶里能裝多少水不取決于長板，而取決于短板。一個好的工業內窺鏡設備必須是高性能硬件和強大軟件的有機結合，為您帶來便捷高效的測試體驗。
